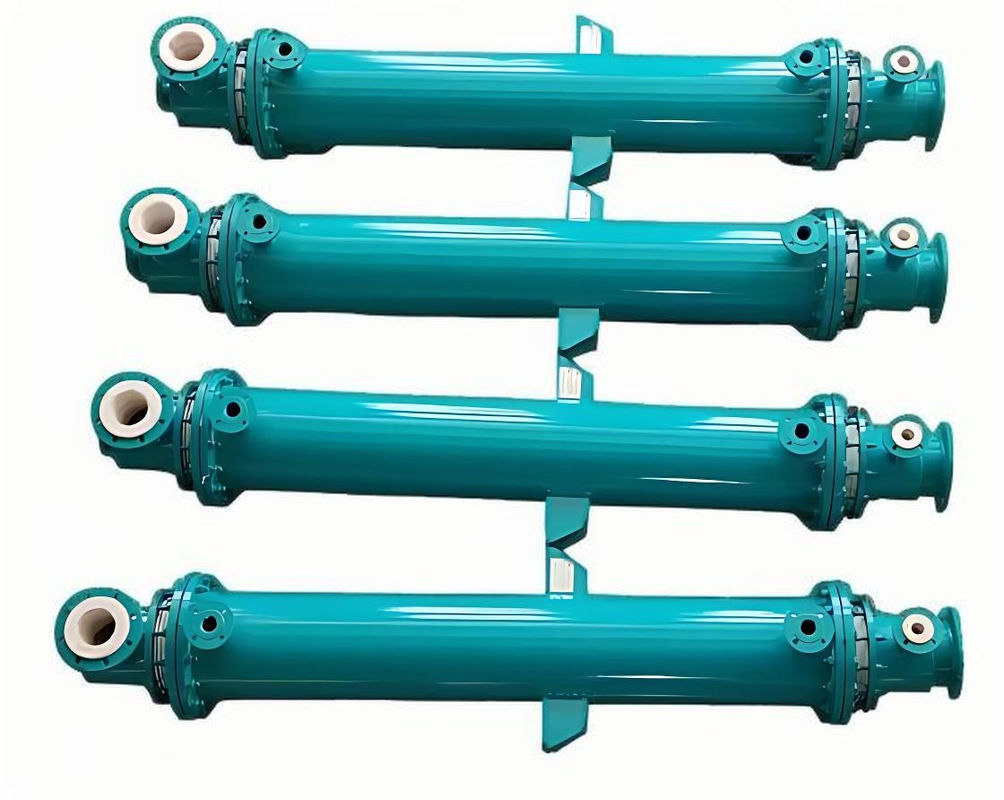

1200 mm Teflon-warmtewisselaars bestand tegen zuren, alkalischen en organische oplosmiddelen

XKXG-LG Teflon buis warmtewisselaar die bestand is tegen zuren, alkalische stoffen en organische oplosmiddelen

Een warmtewisselaar met schil en buis bestaat voornamelijk uit de volgende onderdelen: een cirkelvormige eenvoudige schil, die verantwoordelijk is voor de
De warmteoverdrachtbuisbundel die warmte overbrengt, de buisplaat die wordt gebruikt om de buisbundel vast te stellen en de vloeistof te scheiden,en hulpmiddelen zoals buffers (ook buffers genoemd) en buisdozen die de efficiëntie van de warmte-uitwisseling verbeterenOnder deze onderdelen is de behuizing voorzien van een buisbundel waarvan de twee uiteinden stevig aan het buisplaatje zijn bevestigd.Eén is de buis-kant vloeistof binnen de buis bundel stroomtOm de warmteoverdracht van de vloeistof buiten de buis te verbeteren, wordt de vloeistof in een andere vorm gebruikt.Meestal zijn er meerdere buffers in de schelp geïnstalleerd.Deze buffers kunnen de stroomsnelheid van de vloeistof aan de schelpzijde verhogen en de vloeistof dwingen om meerdere malen zijdelings door de buisbundel te gaan.het versterken van de turbulente stroomtoestand van de vloeistof en het effectief verbeteren van de warmteoverdrachtcoëfficiënt.
De schelp en buis warmtewisselaar ontwikkeld door ons bedrijf met onafhankelijke intellectuele eigendomsrechten toont opmerkelijke prestaties
Voordeel: Dit product is niet alleen uitstekend bestand tegen zuren, alkalieën en organische oplosmiddelen, maar werkt ook stabiel onder extreme hoge en lage temperatuuromstandigheden.Het is een ideale warmte-uitwisselingsoplossing op industrieel gebied.

De buis-en-buiswarmtewisselaar, ook bekend als de schelp-en-buiswarmtewisselaar,is een warmtewisselapparatuur van het scheidingstype met de wand van de buisbundel die in de omhulsel als warmteoverdrachtsoppervlak is ingebouwdDeze apparatuur wordt veel gebruikt vanwege de eenvoud van de structuur en de betrouwbaarheid van de werking.

Kenmerken:

1Dit product is gemaakt van perfluorhoudend materiaal.met een uiterst hoge weerbestandheid en bestand tegen de erosie van verschillende organische oplosmiddelen en corrosieve media zoals sterke zuren en alkalis, waardoor de duurzaamheid van het product in ruwe omgevingen wordt gewaarborgd.

2De wrijvingscoëfficiënt van de buisbundel is zeer laag, waardoor het product tijdens het gebruik niet gemakkelijk op schaal kan worden gebracht en de levensduur van het product aanzienlijk wordt verlengd.

3Uitstekende drukbestendigheid, werkdrukbereik -0,01 MPa –0,80 MPa.

4. Met behulp van ultra-dunne buiswandontwerp, hoge warmteoverdraagbaarheid, langdurige stabiliteit, effectief verbeteren van het energieverbruik.

5.Lange levensduur, tot 8-10 jaar, waardoor de frequentie van vervanging en onderhoud sterk wordt verminderd.

6Gebruik geïmporteerde grondstoffen om de kwaliteit van het product te garanderen en geen zorgen te maken.

7We begrijpen dat de behoeften van elke klant uniek zijn, dus we bieden een verscheidenheid aan productformaten die op de specifieke behoeften van de klant kunnen worden afgestemd.

gedetailleerde productpresentatie

1.Mechanische afdichting, gemakkelijk te ontmantelenMechanische afdichting is een belangrijk onderdeel van fluid power apparatuur.De belangrijkste functie ervan is het voorkomen van het lekken van werkmedium in mechanische apparatuur en het binnendringen van externe onzuiverheden..

Eenvoudige demontage is een belangrijk kenmerk van mechanische afdichtingen, waardoor afdichtingsonderdelen snel en gemakkelijk kunnen worden verwijderd voor onderhoud, vervanging of upgrade van apparatuur.Het bespaart niet alleen onderhoudstijd en vermindert de arbeidsintensiteit, maar vermindert ook het risico op schade die kan worden veroorzaakt door onjuiste werking.

2- Afdichtmateriaal

PTFE-dichtingsring: gemaakt van zuiver fluormateriaal dat in een bepaalde vorm is veranderd, met een geschikte hardheid, nauw aansluitend op de naad van de eindplaat (buisplaat), bestand tegen verschillende chemische oplosmiddelen,hoge en lage temperatuur, veilig en betrouwbaar

Afdichtingspakket: het pakket is gemaakt van fluorrubber, verzegelt de dop en kan gemakkelijk worden ontmanteld;

3.Hoofd (buisdoos):

De kernstructuur van de kop is gemaakt van staal en wordt vervaardigd door middel van een gietproces om de structurele stabiliteit en duurzaamheid van het product te waarborgen.we vormen de binnenste laag met een laag van polytetrafluorethyleen (PTFE) materiaal, waardoor de corrosiebestendigheid van het product sterk wordt verbeterd.

De binnenwand van de kop is glad, waardoor wrijving en hechting tijdens de materiaalstroom worden verminderd en een efficiënte en soepele vloeistofoverdracht wordt gewaarborgd.

Speciaal ontworpen voor gebruik in ruwe industriële omgevingen, kan het de integriteit van de structuur beschermen tegen beschadiging binnen het bereik van -0,1 MPa-1 MPa.

Het heeft een uitstekende weerstand tegen chemische oplosmiddelen en kan zelfs zeer corrosieve chemicaliën zoals sterke zuren en alkalis effectief weerstaan.De chemische corrosiebestendigheid zorgt voor veiligheid en betrouwbaarheid in chemische, farmaceutische en andere industrieën.

4.Looper flens, gemakkelijk te installeren

De sluiterflens, een handig en snel installatieproces, biedt een flexibele en efficiënte methode voor de oplossing van de buisverbinding.die een axiale beweging van de leiding mogelijk maakt tijdens de verplaatsing van de installatie en de hoekregeling, waardoor het uitlijningsproces wordt vereenvoudigd en de installatie moeilijkheid aanzienlijk wordt verminderd.

5- Warmtewisselaar

Dit apparaat maakt gebruik van een ingenieur interne beugel structuur die is opgehangen van de ruil In de hoofdarm holte van het apparaat.een bovenkant Het bestaat uit een vaste schijf en verschillende banden die de twee schijven verbindenDe bovenste en onderste vaste platen worden respectievelijk aan de twee uiteinden van de behuizing geplaatst.Om de warmteoverdracht te verbeterenDit ontwerp verandert niet alleen de stroomrichting van de vloeistof en creëert turbulentie om de warmteoverdracht te bevorderen,maar biedt ook de noodzakelijke ondersteuning voor de buis bundelBovendien kan dit warmtewisselaar, doordat het is uitgerust met een koelwaterinlaat en een koelwateruitlaat, warmte efficiënt absorberen door waterkoeling.Dit waterkoelmechanisme zorgt voor een beter koeleffect, waardoor de thermische prestaties van het gehele systeem worden verbeterd

6.CNC-boren van buisplaten met hoge precisie

PFA-buisplaten maken gebruik van nauwkeurig computergestuurd boren om een cirkelvormige opening te vormen.waarbij ervoor wordt gezorgd dat de middelpunten van elk gat ten minste 8 mm bedragenDe dikte van de eindplaten is ook strikt gespecificeerd, zodat deze niet minder dan 60 mm bedraagt.in combinatie met geüpgraded en verbeterd lasapparatuurDeze reeks van optimalisatiemaatregelen stelt ons in staat om de warmtewisselaarsbuizen en -platen in één proces te integreren, waardoor de algehele sterkte van de structuur wordt gewaarborgd,effectief voorkomen van eventuele risico's op lekkage, en de veiligheid van het product te waarborgen.
