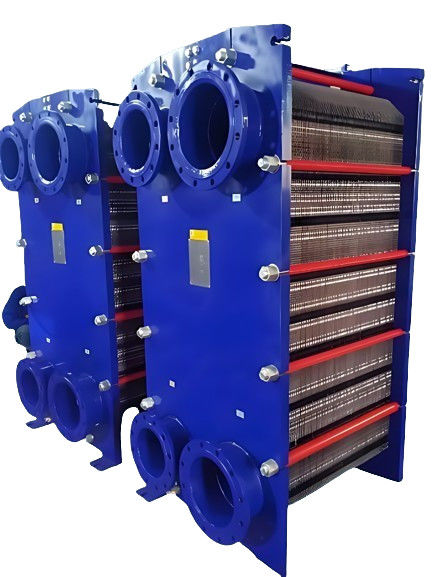

Opstapelde meerlagige golvende platen van metaal warmtewisselaar

Plaatwarmtewisselaar is een hoog efficiënte warmtewisselapparatuur die bestaat uit gestapelde meerlagige gegolfde metalen plaat

Inleiding tot plaatwarmtewisselaar
Een plaatwarmtewisselaar is een zeer efficiënte warmtewisselapparatuur die bestaat uit gestapelde metalen golfplaten met meerdere lagen.een reeks van smalle rechthoekige stroomkanalen worden gevormdDit ontwerp is vooral geschikt voor de warmte-uitwisselingsbehoeften van vloeistof-vloeistof- en vloeistofdampsystemen.
Plaatwarmtewisselaars staan bekend om hun hoge warmtewisselafstand, lage energieverbruik, compacte vormgeving en kleine afmetingen.dus ze worden veel gebruikt en hebben een lange levensduurDe warmteoverdracht is beter dan de traditionele buisvormige warmtewisselapparatuur onder dezelfde drukdaling en het kan een warmteherstel van meer dan 90% bereiken.

productstructuur

gedetailleerde productpresentatie

1Eenmalig stempelen en vormen van platen

Na eenmalig drukken met speciale hydraulische apparatuur wordt het hele proces in één keer voltooid.We gebruikten de zachte coating technologie om de hoge precisie en uitstekende kwaliteit van de plaatvorming te garanderen, met een glad oppervlak, zonder schrammen of striae, en de tijdens het persproces gegenereerde spanningen effectief verminderd.De diktevermindering is gelijk in elk paneel en de golflaagdiepte blijft gelijkHet plaatje is niet overstempeld, waardoor kleine scheuren voorkomen worden die alleen onder de microscoop zichtbaar zijn.Bovendien, de metalen textuur op het bord is consistent in hoogte om de algehele schoonheid te garanderen, en het dunste deel kan een nauwkeurigheid van 0,3 mm bereiken.

2Ontwerp van de chocoladeplaat-distributiezone

Met een innovatief kruisvormig ontwerp (ook wel chocoladeblok genoemd)Onze plaat omleidingszones zorgen voor voldoende en zelfs stroom zelfs op de breedste platenDeze constructie elimineert effectief warmte-uitwisseling stagnatie gebieden, evenals lage doorstroming schaal en plaat corrosie problemen veroorzaakt door stagnatie.Afleiding door promotie We hebben met succes de warmte-uitwisselingscapaciteit van de gehele plaat verbeterd door de warmte-uitwisseling efficiëntie in het gebied en stagnatie gebied te verbeterenHet unieke ontwerpconcept met hoge turbulentie is ontworpen om verstopping van de kanalen tussen de platen te voorkomen en tegelijkertijd het zelfreinigende effect te maximaliseren.We gebruiken het principe van hydrodynamica om de stroomweerstand geleidelijk aan aan te passen om ervoor te zorgen dat de vloeistof soepeler tussen de platen komt en de drukvrijstelling optimaliseert.

3.Gasketontwerp

De zorgvuldig ontworpen pakking, waarvan de structuur een driehoekige dakvorm aanneemt, zorgt voor een lineair afdichtingseffect.Onder invloed van de klemkracht, zorgt deze structuur ervoor dat het middelste deel van de pakking de sterkste druk kan weerstaan, zodat met minder kracht een sterke afdichtingsdruk kan worden verkregen,het garanderen van uitstekende afdichtingBovendien zal de pakking, zelfs na herhaalde ontmanteling en montage, slechts minimale permanente vervorming vertonen.De volledige tank is ontworpen om gesloten te worden om de stabiliteit van de algehele structuur te verbeteren.

4Kenmerken van het frame en het positioneringssysteem

Met behulp van unieke positioneringstechnologie, ontwierpen we een methode om te voorkomen dat de panelen vervormd raken bij het ontmantelen en het op- en neerzetten van de muur.het positioneringsapparaat behoudt na herhaalde ontmanteling en montage nog steeds de nauwkeurigheidOm het effect van de automatische uitlijning te verbeteren, gebruiken we bijkomende positioneringsrokken aan de vier hoeken van elk paneel.Ik heb een unieke dovetail structuur ontworpen en een multi-punt positioneringsstrategie geïmplementeerdDeze positioneringsmethode is gebaseerd op het mechanische positioneringsprincipe van "een vlak, een vaste pin aan de ene kant en een verplaatsbare pin aan de andere kant",met een vermogen van meer dan 50 W,, waardoor het probleem van over-positionering effectief wordt vermeden.

5Ontwerp van de constructie van een snelle installatie

De voorste klemmoer is geïntegreerd met de schroef via een vergrendelingsbout. Er is een lageraam onder. De achterste klemmoer wordt voorkomen dat het losgaat door een unieke vergrendelingsmouw.Bij het ontmantelen van de plaatwarmtewisselaarHet is gemakkelijker en sneller te demonteren en te monteren bij het inspecteren van de plaatwarmtewisselaar.Het is een typisch gebruiksvriendelijk ontwerp.
Alle delen van het frame zijn verbonden met draden.
De compressiebouten worden vervaardigd door rollen.
Er zit een lageraam op de compressiebout.
Drukschroeven kunnen zijdelings worden verwijderd

Afmetingen van de installatie van apparatuur
