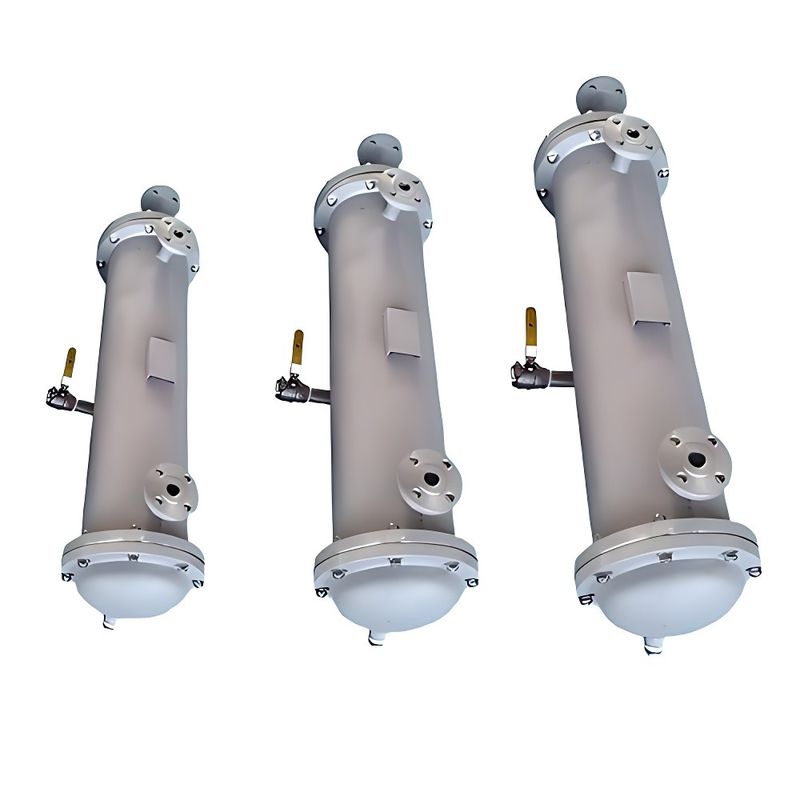

Aanpasbare roestvrijstalen schelp en buiswarmtewisselaar 159-500mm Dia

Verwarmingsapparaten van roestvrij staal

De warmtewisselaars van schelpen en buizen worden veel gebruikt in chemische, farmaceutische, voedsel- en drankenindustrie, alcoholproductie, koeling, civiele en andere processen.buisplaatDe benodigde materialen kunnen van gewoon koolstofstaal, koper of roestvrij staal zijn.één vloeistof komt binnen via de verbindingspijp van het hoofd, stroomt in de buis, en stroomt uit de uitlaatpijp aan het andere uiteinde van de kop.de andere vloeistof komt binnen via de schelppijp en stroomt uit via een andere pijplijn op de schelpDit wordt de schelpzijde schelp en buis warmtewisselaar genoemd.

Classificatie en kenmerken van het product

Vaste warmtewisselaar voor buisplaten
De structuur van de vaste buisplaatwarmtewisselaar is relatief eenvoudig, compact en goedkoop, maar de buitenkant van de buis kan niet mechanisch worden gereinigd.
De buisbundel van de vaste buisplaatwarmtewisselaar is verbonden met het buisplaatje, dat aan de twee uiteinden van de schelp is gelast en aan de bovenkop is verbonden.De bovenkop en de shell zijn voorzien van vloeistofinlaat- en -uitlaatbuizenIn het algemeen worden buiten de buis een reeks buffels loodrecht op de buisbundel geïnstalleerd.en de binnenkant en de buitenkant van de buis zijn twee vloeistoffen met verschillende temperaturenWanneer het temperatuurverschil tussen de buiswand en de schilwand dus groot is, ontstaat door de verschillende thermische uitbreiding van beide een grote temperatuurverschil.zodat de buis wordt gedraaid of de buis los wordt van de buisplaatOm de temperatuurverschillen te overwinnen, moet een compensatieapparaat voor temperatuurverschillen worden aangebracht.wanneer het temperatuurverschil tussen de buiswand en de schelpwand meer dan 60°C bedraagt, dient de warmtewisselaar om veiligheidsredenen voorzien te zijn van een compensatie-inrichting voor het temperatuurverschil.de compensatie-inrichting (uitbreidingsverbinding) mag alleen worden gebruikt wanneer het temperatuurverschil tussen de schildwand en de buiswand minder dan 60~70°C bedraagt en de vloeistofdruk aan de schildzijde niet hoog is;Wanneer de druk aan de schelpzijde 0,6 mPa overschrijdt, is de compensatie ring overdreven dik en moeilijk uit te breiden en te samentrekken en verliest deze de functie van compensatie van het temperatuurverschil.Daarom moeten andere structuren in overweging worden genomen..

Floating head warmtewisselaar

Een buisplaat van de warmtewisselaar is met een flens aan de schil aangesloten en de andere buisplaat is niet aan de schil aangesloten.zodat de buis zich vrij kan uitbreiden en samentrekken bij verhitting of afkoelingDeze warmtewisselaar wordt dus een zwevende warmtewisselaar genoemd.de buisbundel kan worden uitgetrokken voor het reinigenDe uitbreiding van de buizenbundel blijft ongewijzigd en wordt door de omhulsel beperkt, dus wanneer het temperatuurverschil tussen de twee warmtewisselaars groot is,er wordt geen temperatuurverschil veroorzaakt als gevolg van de verschillende thermische uitbreiding van de buisbundel en de shellDe nadelen zijn de complexe structuur en de hoge kosten.

warmtewisselaar in U-buis
In een U-buiswarmtewisselaar is elke buis gebogen in een U-vorm en zijn beide uiteinden bevestigd op hetzelfde buisplaatje.Het probleem van de warmtecompensatie wordt opgelost.De buis is minstens twee keer doorgestuurd, de buisbundel kan worden uitgetrokken voor het reinigen en de buis kan vrij uitbreiden.het is moeilijk om de buis te vervangenDe voordelen zijn eenvoudige structuur, licht gewicht en geschikt voor hoge temperatuur en hoge druk.Om de doorstroming van de vloeistof aan de schelpzijde te verhogen, wordt een bepaald aantal buffers loodrecht op de buisbundel vaak in de schelp geïnstalleerd.De buffer kan niet alleen voorkomen dat de vloeistof van kortsluiting en het verhogen van de doorstroming van de vloeistof, maar dwingt ook de vloeistof om meerdere malen door de buisbundel te stromen volgens het opgegeven pad, waardoor de mate van turbulentie sterk toeneemt.
Meestal worden ronde en schijfvormige baffels gebruikt.

Selectie van de apparatuur

Basisparameters van de warmtewisselaar met schelp en buis
